在城市電力電網建設中，要求高壓直接進如城區，高壓深入負載中心減少低壓供電半徑，而且在城市關鍵干道完成電纜化，規定所運用的電氣設備需具備智能化、微型化、防火等服務，并要求外形美觀，而組合型變電站和自帶式變電站是很經濟、便捷、高效的設備之一。因而，這類組成產品在城市配網和負載聚集場地中得到了廣泛應用。

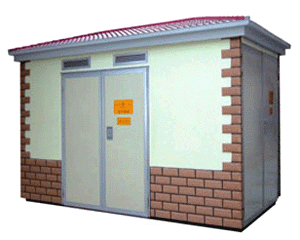

10KV箱式變電站一般是為了減少變電站的占地面積和投資，將小型變電站的高壓電氣設備、變電器和低壓操縱設備、電氣測量設備等組合在一起，在工廠內成套生產組裝成廂式總體結構。箱式變電站組成設備一般分為多個間距并各自有往外打開的門，箱式變電站廠家介紹說設備一般由下列各部分組成:

1．入線部分:包含高、低壓路線和電纜;

2．變壓器室部分:包含變電器以及配件;

3．高壓室部分:包含高壓隔離開關、斷路器、負荷開關、斷路器、絕緣設備、避雷器等。

4．低壓設備部分:包含空氣開關、刀閘開關、斷路器、低壓避雷器等。

5．維護及自動控制設備:包含設備的所有主保護及保護裝置、直流部分、信號設備、操作(操縱）電源;

6．基本及接地部分:含接地極和設備基本、防雷設備以及聯接部分;

7．儀表及計量部分:互感器、電壓互感器以及計量?jī)x表;

8.控制系統：箱式變電站采用先進的SCADA系統，可以實時監測電力系統的運行狀態，控制和調整各種設備的運行參數，提高設備的運行效率和安全性

9．殼體、標示、序號及其它。

箱式變電站的特性:箱式變電站占地面積小，一般箱式變電站占地僅是3.5m10m。適合在一般負載密集的廠礦企業、港口和居民小區等地方，能使高電壓供電延伸至負載中心，降低低壓供電半徑，減少耗損，可減少當場施工周期，投資少,但低壓供電線路偏少，—般為4~6路。選用全密封變壓器和SF6開關柜等新型設備時,能延長設備維修周期，乃至可達到免維護規定。外形新奇美觀，能與變電站周圍環境互相協調。
