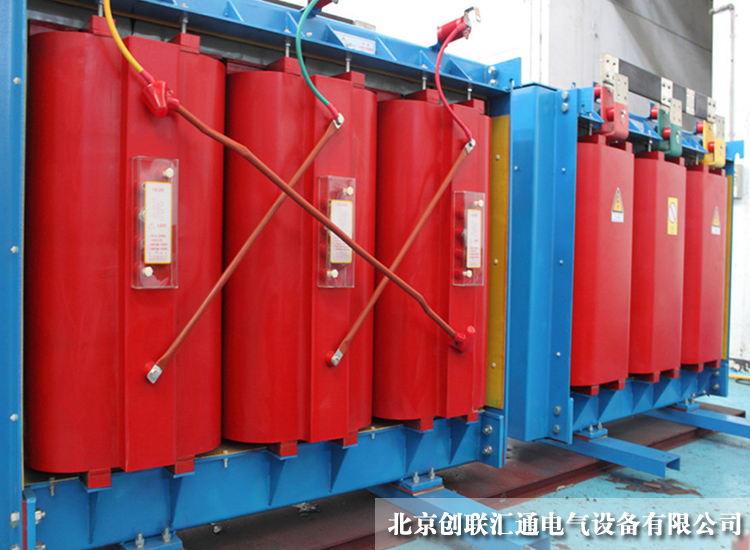

ZSCB10干式整流變壓器

干式整流變壓器，包括原邊繞組和副邊繞組，原邊繞組為一高壓繞組，星形連接；副邊包括一個中壓繞組和一個低壓繞組，中壓繞組為星形連接，與濾波器支路相連，低壓繞組為三角形連接，接整流器。本實用新型能夠達到諧波屏蔽及無功補償?shù)淖饔?，根?jù)磁動勢平衡理論，閥側繞組諧波電流產生的磁動勢基本上被中壓繞組感應的相對應次數的諧波磁動勢相抵消；中壓繞組的等效阻抗與其他繞組等效阻抗相比很小，有利于濾波器的調諧；集變壓器功能與濾波器功能于一身，對改善變壓器性能，降低變壓器損耗都有明顯的效果。本實用新型提高了變壓器的性能，這是以往傳統整流變壓器所不具備的。

 ZSCB10干式整流變壓器采用優質材料,先進的生產檢測設備按嚴格的工藝生產而成。是一種電氣強度、機械強度、耐熱強度很高的干式變壓器。ZSCB10干式整流變壓器具有可靠性高，使用壽命長的特點。適用于光伏發電場、化工橡膠行業等。根據不同的使用環境，可配置不同的防護級。ZSCB10干式整流變壓器特點是原邊輸入交流，而副邊輸出通過整流元件后輸出直流。 作為整流裝置電源用的變壓器稱為整流變壓器。工業用的整流直流電源大部分都是由交流電網通過整流變壓器與整流設備而得到的。它具有以下優點：

1、電氣性能穩定：產品結合負載特點和電網電壓波動、大氣過電壓情況，根據整流變壓器的負載狀況，確定合理、可靠的絕緣水平和絕緣模型，充分保證產品的電氣性能可靠和穩定。產品環境安全系數≥1.67。

2、動穩定程度高：產品繞組有較高的機械強度，具有較強的抗突發能力，以滿足極惡劣的負載環境。在設計、制造過程中較好地消除了變壓器漏磁引起的或非正常運輸可能造成的動不穩定源。


3、熱穩定性好：先進的產品設計，嚴格控制產品的發熱部位及較熱點溫升，并留有充分的溫升裕度，如需要可在線圈內加添軸向油道，根據線圈負載損耗值選擇冷卻方式并合理分配油流量，達到較佳冷卻效果，主要溫升指標均比標至少低5℃。






                                                     北京創聯匯通變壓器廠家專業生產各類變壓器，產品均通過CE,ISO9001等認證，性能穩定,經久耐用。
